| Száltípus: | G657A1 | Kábel anyaga: | LSZH |
|---|---|---|---|
| Rostszám: | 12 szál | Lengyel típus: | APC |
| Kábel színe: | kék, narancs, zöld, barna, szürke, fehér, piros, fekete, sárga, lila, rózsaszín, vízi | Csatlakozó típusa: | MPO Female és SC SX |
| Kiemel: |
duplex optikai kábel, lc típusú patch kábel |
||
12 magos MPO - SC SX MPO fanout kábel, száloptikai patchcord 12 szín 3.0mm SM G657A1 LSZH kábel
Az egymódusú MPO-SC fanout kábel az eredeti SENKO márkájú MPO dugóval és szabványos SC/APC szimplex csatlakozókkal végződik. A kiszakítókábel 30mm átmérőjű LSZH anyagból, 12 színből áll, ami lehetővé teszi a kifutó patchcord könnyű felismerését.
Jellemzők
◆A polaritási opciók A, B vagy C típusúak (a B típus szabványos)
◆ Az MPO/MTP® csatlakozók szálait különálló szimplexekbe vagy duplexekbe húzza ki
◆ A csiszolt felület típusa PC, UPC és APC
◆ Az optikai kábel szerelvények 100%-ban 3D interferométerrel teszteltek
◆ A csatlakozó márkák SENKO, NISSIN, EZCONN, FIEL, SANWA, SANCALL és így tovább
◆ Elérhető FC, LC, SC, ST, MU, E2000 és MPO/MTP®
Alkalmazás
◆ Jumper csatlakozás
◆ Adatközponti kábelezés
◆ MPO kazetták, állványok
◆ Száloptikai távközlés
◆ 40G, 100G és QSFP adó-vevő
Leírás
1. Működési és tárolási hőmérséklet
| Paraméterek | Min | Max | Mértékegység | |
| 1 | Üzemi hőmérséklet | -40 | 70 | fokozat |
| 2 | Tárolási hőmérséklet | -40 | 70 | fokozat |
2. Optikai teljesítmény
| Tétel | Paraméterek | ||||
| MPO/MTP® csatlakozó | SM (1310nm/1550nm) | MM (850 nm) | |||
| Alapértelmezett | Alacsony veszteség | Alapértelmezett | Alacsony veszteség | ||
| Beillesztési veszteség | Tipikus | 0,5 dB | 0,2 dB | 0,5 dB | 0,2 dB |
| Maximális | 0,7 dB | 0.35 dB | 0,7 dB | 0.35 dB | |
| Visszatérési veszteség | >=60 dB APC esetén | -- | |||
| >=40dB számítógépen | >=20dB számítógépen | ||||
| Férfi nő | Férfi: tűvel; Nő: Pin nélkül | ||||
| LC/FC/SC csatlakozó | ||||
| Tétel | SM | MM | ||
| 1310nm/1550nm IL(dB) | 1310nm/1550nm RL (dB) | 850 nm IL (dB) | 850 nm RL (dB) | |
| PC | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Geometriai paraméterek
| MT | ||||
| Mérés | Pass/Fail Limits | |||
| Paraméterek | Min | Max | ||
| Görbületi sugár | Hosszú Axel | 2000 mm |
∞ |
|
| Rövid Axel | 50 mm |
∞ |
||
| Szög | Hosszú Axel | -0.2 fok | 0.2 fok | |
| Rövid Axel | APC | 7,8 fok | 8,2 fok | |
| PC | -0.2 fok | 0.2 fok | ||
| Szálmagasság | 1000 nm | 3000 nm | ||
| Különböző szál magasság | N/A | 500 nm | ||
| A szomszédos szál magassága | N/A | 300 nm | ||
| Hüvely hossza | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Tétel | Megfelelt/Nem sikerült | |
| Paraméterek | Min | Max |
| FC ROC | 10.{1}}mm | 25.{1}}mm |
| LC ROC | 7.{1}}mm | 25.{1}}mm |
| Szálmagasság | -100.00nm | 50.{1}}nm |
| Csúcs eltolás | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Tétel | Megfelelt/Nem sikerült | |
| Paraméterek | Min | Max |
| ROC | 5.{1}}mm | 12.{1}}mm |
| Szálmagasság | {{0}},0 nm | 50,0 nm |
| Csúcs eltolás | 0.00μm | 50.00μm |
| APC szög | 7.700 fok | 8.300 fok |
| Kulcshiba | -0.500 fok | 0.500 fok |
A termék előnyei
◆ Sok minőségbiztosítási rendszer ellenőrzésen mentünk keresztül, mint például az ISO, RoHS; és sikeresen teljesítette a kulcsfiók beszállítói vizsgálatát.
◆ Nagy termelési kapacitással rendelkezünk. A szabványos patch kábel kapacitása 15,000 csatlakozó/nap, az MT termékkapacitása pedig 3000 csatlakozó/nap.
◆ Tesztelési szabványunk nagyon szigorú. Minden kábelt egyedileg tesztelünk gyártósorunkon, valamint 100%-ban a minőségellenőrzési részlegen.
◆ Szolgáltatásunk minősített. Ragaszkodunk ahhoz, hogy minden ügyfelünknek készséges és hozzáértő szolgáltatást nyújtsunk.

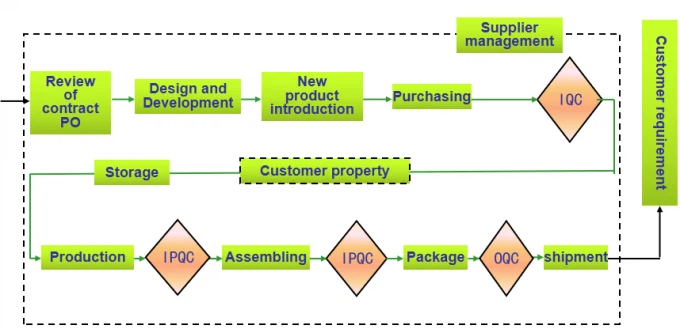

ORC QC folyamat áramlás csevegés
GYIK
1. K: Hogyan lehet tesztelni az egymódusú jumpert?
V: Egymódusú patch kábeleinket a végfelület vizsgálatára, az egymódusú IL és RL tesztelésre teszteltük.
2. K: Ezek a kábelek kompatibilisek számos modullal?
V: Igen, az LC-kábelek kompatibilisek az SFP-vel, SFP+(BIDI SFP+), XFP-vel, az SC-kábelek kompatibilisek a BIDI SFP-vel, GBIC-vel, X2-vel és XENPAK-kal.
3. K: Mennyi az átlagos átfutási ideje?
V: Átfutási időnket 5 munkanapon belül ellenőrizzük a szokásos termékeknél. Az MT termékeknél napi 3000 csatlakozó a kapacitásunk.
4. K: Tud-e gyártani az általunk elküldött minták szerint?
V: Természetesen az Ön mintái vagy műszaki rajzai szerint is gyárthatunk.
